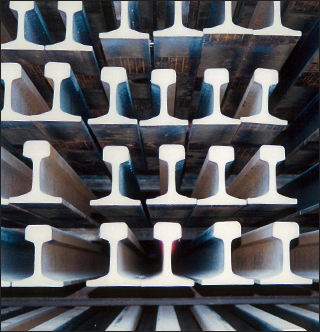

大栄商事では、以下のようなサイズの中古レールを主に取り扱いしております。
レールのサイズは右図の「A」~「G」を参考にご確認ください。
サイズ(mm) | 30kg | 37kg | 40kgN | 50kgPS | 50kgN | 60kg |
---|
A | 107.95 | 122.24 | 140.00 | 144.46 | 153.00 | 174.00 |
---|---|---|---|---|---|---|
B | 107.95 | 122.24 | 122.00 | 127.00 | 127.00 | 145.00 |
C | 60.33 | 62.71 | 64.00 | 67.87 | 65.00 | 65.00 |
D | 30.95 | 36.12 | 41.00 | 46.04 | 49.00 | 49.00 |
E | 57.55 | 64.69 | 73.50 | 70.64 | 74.00 | 94.90 |
F | 19.45 | 21.43 | 25.50 | 27.78 | 30.00 | 30.10 |
G | 12.30 | 13.49 | 14.00 | 14.29 | 15.00 | 16.50 |
断面積(cm2) | 38.32 | 47.30 | 52.00 | 64.30 | 64.20 | 77.50 |
重量(kg/m) | 30.10 | 37.20 | 40.90 | 50.40 | 50.40 | 60.80 |
断面二次モーメント(cm2) | 606.00 | 952.00 | 1.360 | 1.740 | 1.960 | 3.090 |
断面二次半径(cm) | 3.96 | 4.49 | 5.11 | 5.20 | 5.53 | 6.42 |
断面係数(cm2) | 108.0 | 149.0 | 186.0 | 225.0 | 242.0 | 332.0 |
60Kレール | 10m・12m仕上 |
---|---|
50Nレール | 10m・12m・12.40m |
50PSレール | 10m・12m |
40Nレール | 10m・12m・12.40m |
37Kレール | 5m・10m・12m |
30Kレール | 5m・10m |
その他 | 注文寸法加工 |
継目板 | 60K 50N 50PS 40N 37K 30K用 |
---|---|

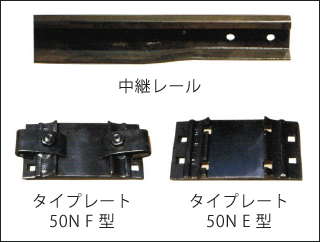

中継レール | 各種 |
タイプレート | 50N-F型,E型 40N 37K 共用E型 |
※上記の規格表は新品での寸法になります。
※当社で取り扱っておりますレールは中古品になりますので多少の磨耗がございます。
※在庫は豊富に取り揃えておりますが、品切れの場合があります。
在庫の有無はお気軽にお問い合わせください。
